उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | शीट मेटल के लिए हाई स्पीड स्टील प्रोफाइल औद्योगिक शॉट ब्लास्टिंग मशीन | सामग्री:: | धातु / कुंडल |
|---|---|---|---|
| सफाई प्रक्रिया:: | स्टील की गोली | समारोह:: | धातु की सतह की सफाई |
| वजन (किग्रा):: | 7000 किग्रा | स्पेयर पार्ट्स: | Cr20S हाई क्रोम, ZGMn13, आदि |
| फायदे: | कॉम्पैक्ट संरचना और उच्च उत्पादकता | मशीन: | रोलर कन्वेयर शॉट ब्लास्टिंग मशीन |
| निर्यातक देश: | 70 से अधिक देशों में | अनुभव: | 20 से अधिक वर्षों के डिजाइन और अनुभव का उत्पादन |
| प्रकार: | रोलर कन्वेयर | कुंजी शब्द: | रोलर कन्वेयर शॉट ब्लास्टिंग मशीन |
| हाई लाइट: | रोलर कन्वेक्टर सैंड ब्लास्ट पेइंग मशीन,एच बीम शॉट ब्लास्ट पेइंग मशीन,जंग हटाओ शॉट ब्लास्ट पेइंग मशीन |
||
H69 बीम और स्टील सफाई जंग हटाने के लिए Q69 स्टील प्लेट कन्वेयर सिस्टम शॉट / सैंड ब्लास्ट पेइंग मशीन

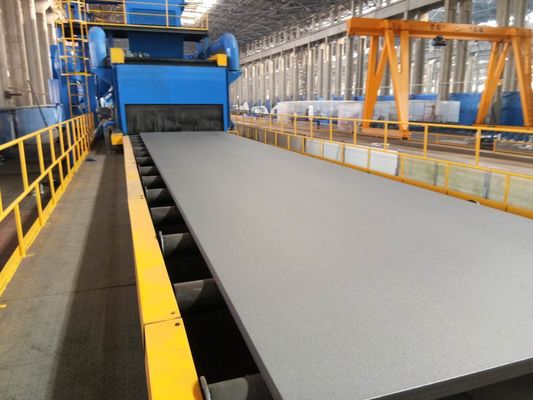

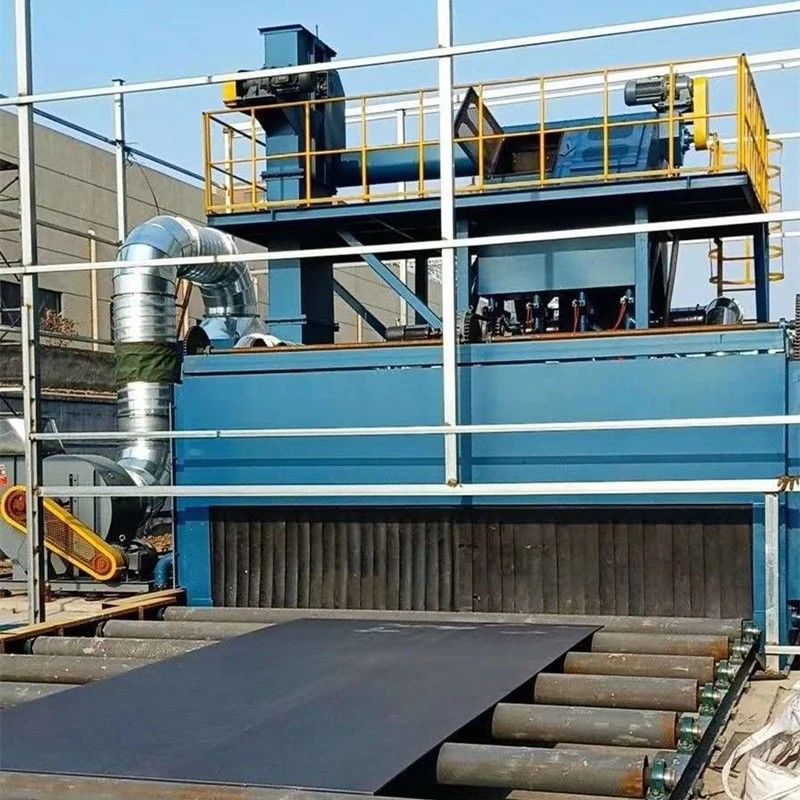

Q69 रोलर कन्वेयर स्टील प्लेट और स्टील संरचनाओं के लिए शॉट ब्लास्टिंग मशीन
1. आवेदन
Q6922 शॉट ब्लास्टिंग मशीन एक विशेष रूप से डिजाइन की गई मशीन है जिसका उपयोग विभिन्न नौकरियों के लिए सतह की सफाई में किया जाता है।यह स्वचालित रूप से शॉट ब्लास्टिंग का एहसास कर सकता है।
2 घटक और कार्य
Q6922 शॉट ब्लास्टिंग मशीन में रोलर कन्वेक्टर सिस्टम, ब्लास्टिंग सिस्टम, अपघर्षक संचलन प्रणाली (सेपरेटर, बाल्टी एलेवेटर, स्क्रू कन्वेयर), डस्ट कलेक्शन सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम होते हैं।सतह खत्म स्तर Sa2.5 है।
2.1 कन्वेयर प्रणाली
इसमें लोडिंग और अनलोडिंग रोलर्स, चेम्बर रोलर्स, कनेक्टिंग रोलर्स शामिल हैं।
● ब्लास्टिंग कैबिनेट में रोलर्स 4,000 घंटे से अधिक के जीवनकाल के साथ विशेष मिश्र धातु जैकेट द्वारा संरक्षित होते हैं।
● कन्वेयर सिस्टम इन्वर्टर युक्त मोटरों द्वारा संचालित होता है।रोलर्स को मैन्युअल और स्वचालित रूप से नियंत्रित किया जा सकता है।
● चरण-कम गति उपलब्ध है।रोलर कन्वेयर पूरी मशीन के साथ कदम रख सकता है या तेजी से आगे बढ़ सकता है।
2.2 शॉट ब्लास्टिंग सिस्टम
शॉट ब्लास्टिंग सिस्टम में सहायक कक्ष, ब्लास्टिंग कक्ष और शॉट ब्लास्टिंग मशीन असेंबली होते हैं।स्टील शॉट्स की तरह अपघर्षक मीडिया, ग्रिट्स को ब्लेड से केन्द्रापसारक बल द्वारा संचालित धातु की सतह पर लगाया जाता है।वर्कपीस को ग्राहक के परिष्करण स्तर तक पहुंचने के लिए ब्लास्टिंग सिस्टम में डी-जंग, साफ और मोटा किया जाएगा।
2.2.1 सहायक कक्ष
इसमें पहनने वाले रबर के पर्दे की 5-7 परतें होती हैं।निलंबन प्रकार विनिमय और पहुंच को आसान बनाता है।सील की क्षमता उत्कृष्ट है।धूल कलेक्टर प्रशंसक द्वारा बनाए गए नकारात्मक दबाव के कारण कोई भी धूल बाहर नहीं निकलेगी।
२.२.२ ब्लास्टिंग चैम्बर
ब्लास्टिंग कक्ष में, दीवार को SPMn13 सामग्री लाइनर और 65Mn सुरक्षात्मक लाइनर द्वारा संरक्षित किया जाता है, जिसमें उच्च पहनने वाले प्रतिरोधी प्रदर्शन होते हैं।सुरक्षा प्लेट के अंदर चैंबर सभी उच्च शक्ति अखरोट तय करते हैं और ब्लास्टिंग कक्ष के अंदरूनी हिस्से पर दबाव बनाते हैं, आसान आंसू खुले संगठन प्रतिस्थापन।लंबे समय तक सेवा जीवन, लागत कम करें और रखरखाव आवृत्ति कम करें।स्टील अपघर्षक स्वतंत्र रूप से नीचे गिरता है और पेंच कन्वेयर द्वारा एकत्र किया जाता है।
2.2.3 शॉट ब्लास्टिंग मशीन असेंबली
इस मशीन में उच्च गति और प्रदर्शन विस्फोट पहियों के 10 सेट हैं।ब्लेड, नियंत्रण पिंजरे और वितरक की सामग्री Cr20S उच्च-क्रोमियम है, जिसमें लंबे समय तक सेवा जीवन है।ब्लेड का जीवनकाल 500 घंटे से अधिक है, और प्ररित करनेवाला और नियंत्रण पिंजरे का जीवनकाल 2000 घंटे से अधिक है।सभी पहनने वाले हिस्से बाजार के सबसे सार्वभौमिक राष्ट्रीय मानक हिस्से हैं।
2.3 घर्षण परिसंचरण प्रणाली
सिस्टम में निम्नलिखित भाग शामिल हैं: हॉपर, अपघर्षक नियंत्रण वाल्व, पेंच कन्वेयर, बाल्टी लिफ्ट, विभाजक।
2.3.1 पेंच कन्वेयर
पेंच कन्वेयर साइक्लोइड सुई पहिया decelerator, पेंच अक्ष, कन्वेयर खोल, असर, आदि के होते हैं। यह एक है
मानक संदेश उपकरण और घर्षण परिसंचारी प्रणाली का एक महत्वपूर्ण हिस्सा है।पेंच ब्लेड 16 Mn से बना है।
यह इकाई एलेवेटर को एलेवेटर तक पहुंचाने के लिए जिम्मेदार है।शॉट ब्लास्टिंग चैंबर के नीचे स्थित पेंच कन्वेयर, ड्राइव शाफ्ट में सर्पिल ब्लेड वेल्डिंग।कन्वेयर मोटर ने डिस्चार्ज को डिस्चार्ज आउटलेट में भेजने के लिए स्क्रू कन्वेक्टर चलाया, तो मिक्स्ड अपघर्षक को एलेवेटर बॉटम में पहुंचा दिया जाएगा।
पेंच कन्वेयर के दोनों सिरों पर ट्रिपल सील सुरक्षा को अपनाते हैं।अपघर्षक और धूल अंत प्लेट के बीच निकासी के लिए छोड़ देंगे और एक बार लीक होने पर, असर में प्रवेश नहीं करेंगे।सेंसर का पता लगाने वाली इकाई के साथ पेंच कन्वेयर शाफ्ट कार्यशील स्थिति का पता लगा सकता है।
| 1 | मैक्स।वर्कपीस का आकार (एल * डब्ल्यू * एच) | 10000 * 2000 * 1000 मिमी |
| २ | चैंबर खुले आकार (डब्ल्यू * एच) | 2200 * 1200 मिमी |
| ३ | मैक्स।वर्कपीस का वजन | 5 टी |
| ४ | स्तर खत्म | Sa2 .5 (GB8923-88) प्राप्त कर सकते हैं |
| ५ | संसाधन गति | 0.5-1.5 मीटर / मिनट (आवृत्ति रूपांतरण चर गति) |
| ६ | सतह खुरदरापन | 30 ~ 75 μ (अपघर्षक आकार पर निर्भर) |
| । |
अपघर्षक सुझाव दें (उपयोगकर्ता) |
स्टील कट तार, कास्टिंग मिश्र धातु शॉट: .50.5 ~ 1.5, अपघर्षक आपूर्ति वाल्व अधिकतम।प्रवाह: 500 किग्रा / मिनट।घर्षण हानि: 0.15-0.25 किग्रा / एच / पीसी।पहली लोडिंग: ~ 4000 कि.ग्रा। |
| । | बिजली की आपूर्ति | 380V, 3P, 50HZ या अनुकूलित |
| ९ | गड्ढे की आवश्यकता | जलरोधक |
|
1 |
रोलर कन्वेयर सिस्टम |
इंजन की शक्ति | 3 * 2 किलोवाट |
| रोलर का व्यास | 108 मिमी | ||
| भार क्षमता | 1000 किग्रा / मी | ||
| रोलर पृथक्करण दूरी | 800 मिमी | ||
| परिवहन की गति | 0.5-6 मीटर / मिनट (आवृत्ति नियंत्रण) | ||
|
२ |
शॉट ब्लास्टिंग सिस्टम |
ब्लास्टिंग चैंबर | सुरक्षात्मक क्षेत्र की सामग्री: SPMn13 |
| कक्ष की सामग्री: Q235 | |||
| सहायक कक्ष | कक्ष के बाहर उड़ने वाले अपघर्षक को सील करने के लिए रबर के पर्दे के साथ | ||
| ब्लास्टिंग का पहिया | मात्रा: 10 इकाइयाँ | ||
| ब्लेड संरचना: सीधी रेखा | |||
| ब्लास्टिंग क्षमता: 10 * 180 किग्रा / मिनट | |||
| पावर: 10 * 11 kw | |||
| गति: 76 मीटर / सेकंड | |||
|
३ |
अपमानजनक प्रणाली पुनः प्राप्त |
पेंच कन्वेयर |
क्षमता: 120 टी / एच पेंच व्यास: 360 मिमी पावर: 2 * 7.5 किलोवाट मात्रा: 2 सेट |
| बाल्टी लिफ्ट |
उठाने की क्षमता: 120 टी / एच उठाने की गति: 1.21 मीटर / से पावर: 11 किलोवाट मात्रा: 1 सेट |
||
| सेपरेटर |
जुदाई की मात्रा: 120 टी / एच हवा की गति: 4-5 मीटर / से पावर: 7.5 kw अपशिष्ट सामग्री: (1% (पूर्ण पर्दा और प्रवाह पर्दा प्रकार मल्टीस्टेज विनोइंग) |
||
|
४ |
धूल निष्कासन प्रणाली |
फ़िल्टरिंग सामग्री | पॉलिएस्टर लेपित फिटर कारतूस |
| मात्रा | 1 सेट | ||
| प्रशंसक शक्ति | 2 * 15 kw | ||
| कुल दबाव | 2000 पा | ||
| वेंटिलेशन वॉल्यूम | 26000 मी३/ एच | ||
| कारतूस की मात्रा | 24 पीसी- (x360x1000 मिमी) | ||
| छानने का क्षेत्र | 360 मी२ | ||
| धूल गिरने का रास्ता | स्वचालित बैक पल्स | ||
| छानने का स्तर | अग्निरोधक, सहज दहन रोकें | ||
| छानने की सटीकता | 1 माइक्रोन | ||
| धूल उत्सर्जन स्तर | ≤80 मिलीग्राम / मी३ | ||
| ५ | बिजली नियंत्रण प्रणाली | पीएलसी, कम वोल्टेज बिजली के घटकों, बटन | |
| ६ | शोर | ≤85 डीबी (माप कार्यशाला के बाहर) | |
| । | अन्य | हवा का दबाव: 0.5-0.7 एमपीए;स्टील शॉट की पहली लोडिंग: 4000 किलोग्राम (उपयोगकर्ता की तैयारी) | |
| । | कुल बिजली | लगभग 190.5 kw | |
व्यापार सूचना:
MOQ: 1 set।
निपटान मुद्रा: USD, RMB, EUR।
व्यापार मोड: एफओबी (एफसीए), सीआईपी, सीएफआर, सीआईएफ, डीडीयू, डीडीपी, टर्नकी।
भुगतान अवधि: टी / टी द्वारा 30% जमा, वितरण से पहले भुगतान संतुलन या एल / सी नजर में।
प्रसव के समय: 15-40 दिनों के भीतर विभिन्न प्रकार की मशीन के अनुसार।
व्यक्ति से संपर्क करें: Chang
दूरभाष: 18766392788
